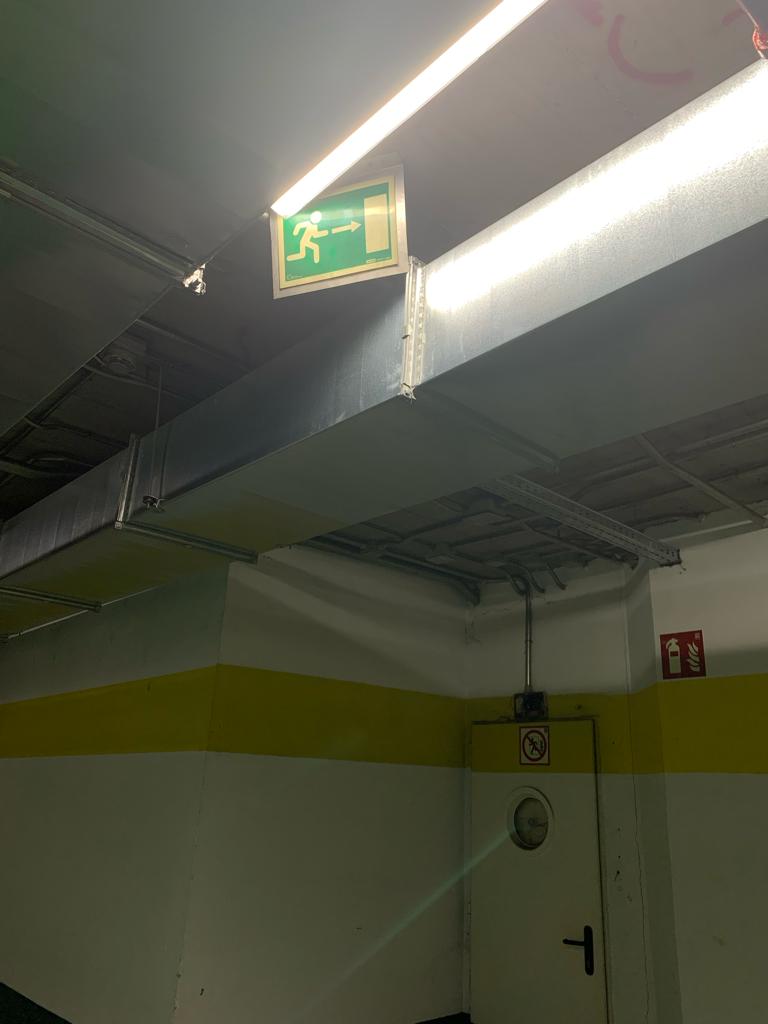

En ocasiones nos encontramos deficiencias en las señales de evacuación. Así, su ubicación, su tipología, su estado de conservación o su tamaño, no corresponden a lo establecido en la normativa. En la siguiente fotografía, tomada recientemente un un conocido centro comercial, vemos que la señal de sentido de evacuación ha sido colocada, aunque quizás lo más adecuado sería decir «ocultada» entre conductos de ventilación. El estado de esta señal es visiblemente defectuoso. Apreciamos igualmente, junto a la puerta, una señal de medio de extinción sin que se cuente con extintor alguno.
El Código Técnico de la Edificación, en su Documento Básico SI Seguridad en caso de incendio, SI 3 Evacuación de ocupantes, apartado 7 Señalización de medios de evacuación, establece las condiciones que debemos atender:
1. Se utilizarán las señales de evacuación definidas en la norma UNE 23034:1988, conforme a los siguientes criterios:
a) Las salidas de recinto, planta o edificio tendrán una señal con el rótulo “SALIDA”, excepto en edificios de uso Residencial Vivienda y, en otros usos, cuando se trate de salidas de recintos cuya superficie no exceda de 50 m2, sean fácilmente visibles desde todo punto de dichos recintos y los ocupantes estén familiarizados con el edificio.
b) La señal con el rótulo “Salida de emergencia” debe utilizarse en toda salida prevista para uso exclusivo en caso de emergencia.
c) Deben disponerse señales indicativas de dirección de los recorridos, visibles desde todo origen de evacuación desde el que no se perciban directamente las salidas o sus señales indicativas y, en particular, frente a toda salida de un recinto con ocupación mayor que 100 personas que acceda lateralmente a un pasillo.
d) En los puntos de los recorridos de evacuación en los que existan alternativas que puedan inducir a error, también se dispondrán las señales antes citadas, de forma que quede claramente indicada la alternativa correcta. Tal es el caso de determinados cruces o bifurcaciones de pasillos, así como de aquellas escaleras que, en la planta de salida del edificio, continúen su trazado hacia plantas más bajas, etc.
e) En dichos recorridos, junto a las puertas que no sean salida y que puedan inducir a error en la evacuación debe disponerse la señal con el rótulo “SIN SALIDA” en lugar fácilmente visible pero en ningún caso sobre las hojas de las puertas.
f) Las señales se dispondrán de forma coherente con la asignación de ocupantes que se pretenda hacer a cada salida, conforme a lo establecido en el capítulo 4 de esta Sección.
g) Los itinerarios accesibles (ver definición en el Anejo A del DB SUA) para personas con discapacidad que conduzcan a una zona de refugio, a un sector de incendio alternativo previsto para la evacuación de personas con discapacidad, o a una salida del edificio accesible se señalizarán mediante las señales establecidas en los párrafos anteriores a), b), c) y d) acompañadas del SIA (Símbolo Internacional de Accesibilidad para la movilidad). Cuando dichos itinerarios accesibles conduzcan a una zona de refugio o a un sector de incendio alternativo previsto para la evacuación de personas con discapacidad, irán además acompañadas del rótulo “ZONA DE REFUGIO”.
h) La superficie de las zonas de refugio se señalizará mediante diferente color en el pavimento y el rótulo “ZONA DE REFUGIO” acompañado del SIA colocado en una pared adyacente a la zona.
2. Las señales deben ser visibles incluso en caso de fallo en el suministro al alumbrado normal. Cuando sean fotoluminiscentes deben cumplir lo establecido en las normas UNE 23035-1:2003, UNE 23035-2:2003 y UNE 23035-4:2003 y su mantenimiento se realizará conforme a lo establecido en la norma UNE 23035-3:2003.
En cuando a la señalética correspondiente a las instalaciones de protección contra incendios, el Reglamento de Instalaciones de Protección Contra Incendios, aprobada por el Real Decreto 513/2017, de 22 de mayo, recoge en su Anexo I, Sección 2ª Sistemas de señalización luminiscente:
Los sistemas de señalización luminiscente deben reunir las características siguientes:
1. Los sistemas de señalización luminiscente tendrán como función informar sobre la situación de los equipos e instalaciones de protección contra incendios, de utilización manual, aun en caso de fallo en el suministro del alumbrado normal.
Los sistemas de señalización luminiscente incluyen las señales que identifican la posición de los equipos o instalaciones de protección contra incendios.
Los sistemas de señalización podrán ser fotoluminiscentes o bien sistemas alimentados eléctricamente (fluorescencia, diodos de emisión de luz, electroluminiscencia…).
2. La señalización de los medios de protección contra incendios de utilización manual y de los sistemas de alerta y alarma, deberán cumplir la norma UNE 23033-1. Las señales no definidas en esta norma se podrán diseñar con los mismos criterios establecidos en la norma UNE 23033-1, en la UNE 23032 y a la UNE-EN ISO 7010.
En caso de disponerse de planos de situación («Usted está aquí»), éstos serán conformes a la norma UNE 23032, y representarán los medios manuales de protección contra incendios, mediante las señales definidas en la norma UNE 23033-1.
3. Los sistemas de señalización fotoluminiscente (excluidos los sistemas alimentados electrónicamente) serán conformes a la UNE 23035-4, en cuanto a características, composición, propiedades, categorías (A o B), identificación y demás exigencias contempladas en la citada norma. La identificación realizada sobre la señal, que deberá incluir el número de lote de fabricación, se ubicará de modo que sea visible una vez instalada. La justificación de este cumplimiento se realizará mediante un informe de ensayo, emitido por un laboratorio acreditado, conforme a lo dispuesto en el Reglamento de la Infraestructura para la Calidad y la Seguridad Industrial, aprobado por Real Decreto 2200/1995, de 28 de diciembre.
Los sistemas de señalización fotoluminiscente serán de la categoría A, en los centros donde se desarrollen las actividades descritas en el anexo I de la norma Básica de Autoprotección, aprobado por Real Decreto 393/2007, de 23 de marzo.
4. Entre tanto no se disponga de una norma nacional o europea de referencia, los sistemas de señalización alimentados eléctricamente, deberán disponer de una evaluación técnica favorable de la idoneidad para su uso previsto, según se establece en el artículo 5.3 de este Reglamento. En todo caso han de cumplir los requisitos de diseño establecidos anteriormente.
